您所在的位置：網(wǎng)站首頁(yè) -新聞動(dòng)態(tài) - 行業(yè)動(dòng)態(tài)

膨脹玻化微珠保溫砂漿如何施工
？
發(fā)布時(shí)間：2020/12/26 8:33:46      點(diǎn)擊次數(shù)：1064

一

、膨脹玻化微珠保溫砂漿保溫系統(tǒng)性能說(shuō)明


1

、什么是膨脹?div id="4qifd00" class="flower right">
；⒅楸厣皾{？

    膨脹?div id="4qifd00" class="flower right">

；⒅楸厣皾{是以膨脹?div id="4qifd00" class="flower right">；⒅?/span>為輕質(zhì)骨料與膨脹玻化微珠保溫膠粉料按照一定的比例攪拌均勻混合而的用于外墻內(nèi)外保溫的一種新型無(wú)機(jī)保溫砂漿材料
。膨脹?div id="4qifd00" class="flower right">；⒅楸厣皾{具有優(yōu)異的保溫隔熱性能和防火耐老化性能
、不空鼓開裂
、強(qiáng)度高、現(xiàn)場(chǎng)施工加水?dāng)嚢杓纯墒褂谩?/span>




2

、玻化微珠保溫砂漿研制機(jī)理

2.1 ?div id="4qifd00" class="flower right">；⒅榈奶匦?/span>

    輕骨料?div id="4qifd00" class="flower right">；⒅槭且环N無(wú)機(jī)物玻璃質(zhì)礦物材料

，是由火山巖粉碎成礦砂
，經(jīng)過(guò)特殊膨化燒法加工而成，產(chǎn)品呈不規(guī)則球狀體顆粒
，內(nèi)部為空腔結(jié)構(gòu)，表面?div id="jfovm50" class="index-wrap">；忾]
，理化性能穩(wěn)定，具有質(zhì)輕
、隔熱防火、耐高低溫、抗老化
、吸水率小等優(yōu)良特性?div id="d48novz" class="flower left">
？商娲勖夯移?div id="d48novz" class="flower left">
、玻璃漂珠、普通膨脹珍珠巖
、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用，是一種環(huán)保型高性能無(wú)機(jī)輕質(zhì)絕熱材料

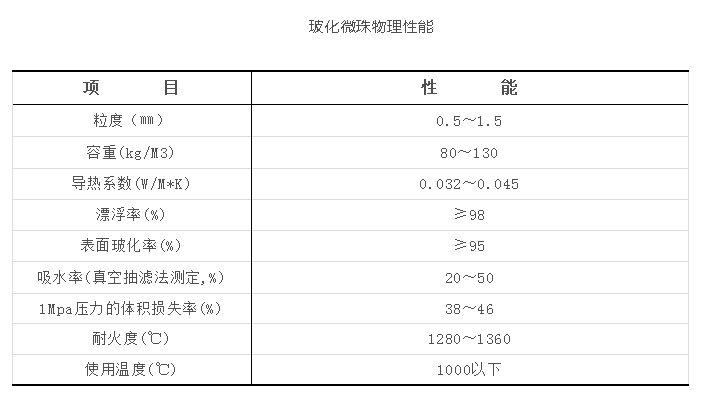

。?div id="d48novz" class="flower left">；⒅榈奈锢硇阅芤娤卤怼?/span>

?div id="d48novz" class="flower left">；⒅樽鳛榻ㄖ夭牧峡梢詮浹a(bǔ)用聚苯顆粒和普通膨脹珍珠巖作輕質(zhì)骨料的其他傳統(tǒng)保溫材料中諸多缺陷和不足

，可以克服膨脹珍珠巖的吸水性大、易粉碎
、在攪拌中體積收失率大
、產(chǎn)品后期保溫性能降低和易空鼓開裂等不足之處，同時(shí)又彌補(bǔ)了聚苯顆粒有機(jī)材料易燃
、防火性能差
、高溫產(chǎn)生有害氣體和耐老化性耐候性低等缺陷?div id="d48novz" class="flower left">？蓮V泛用于建筑節(jié)能
、化工填料、科技農(nóng)業(yè)
、耐火材料和防火吸音等行業(yè)
，后續(xù)的應(yīng)用領(lǐng)域也十分廣泛。



2.2

、纖維與水泥基材的復(fù)合作用

對(duì)于玻化微珠保溫砂漿

，采用復(fù)合纖維來(lái)改善砂漿的抗裂性能
，進(jìn)而提高其強(qiáng)度和其他性能。

對(duì)比試驗(yàn)表明

，摻入一定量的復(fù)合纖維并沒(méi)有顯著提高保溫砂漿的抗壓強(qiáng)度
，但是從試塊的破壞特征可以看出
，砂漿的斷裂能和破壞時(shí)的最大變形迅速增加
，明顯改變了砂漿的整體性能，試塊的破壞呈塑性破壞，表明砂漿的韌性
、抗裂性得到明顯示提高。這是因?yàn)槔w維以單位體積內(nèi)較大的數(shù)量分布于砂漿內(nèi)部
，裂縫在發(fā)展的過(guò)程中遭遇到纖維的阻擋
，消耗了能量，延緩裂縫的出現(xiàn)
。同時(shí)，摻加纖維會(huì)使砂漿的抗凍性
、抗?jié)B性
、抗沖擊性能都得到提高
。但是纖維摻量過(guò)高
，會(huì)導(dǎo)致保溫砂漿的施工和易性變差，因此纖維摻量不宜超過(guò)1%
。由于砂漿中應(yīng)用了復(fù)合纖維
，相當(dāng)于大多數(shù)保溫隔熱材料表面必須粘貼一層抗拉玻纖網(wǎng)布
，只不過(guò)將玻纖網(wǎng)的作用分散到砂漿的空間
，可取代抗裂玻纖網(wǎng)布，有效防止不合格玻纖網(wǎng)布帶來(lái)的保溫面層開裂的質(zhì)量通病
。


2.3 膨脹玻化微珠保溫砂漿特性

膨脹?div id="jpandex" class="focus-wrap mb20 cf">；⒅楸厣皾{

，是采用一種表面?div id="jpandex" class="focus-wrap mb20 cf">；忾]膨脹?div id="jpandex" class="focus-wrap mb20 cf">；⒅闉檩p質(zhì)骨料，加以一定聚合物水泥和添加劑
，制成單組份干粉無(wú)機(jī)保溫砂漿，可直接在現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂?div id="jpandex" class="focus-wrap mb20 cf">。表面粉涂一層防滲聚合物抗裂砂漿和抗堿玻纖網(wǎng)格布（或熱鍍鐵絲網(wǎng)）增強(qiáng)層
，與保溫層復(fù)合形成一套集保溫、隔熱
、抗裂、防火、防滲完整于一體建筑節(jié)能體系
，本產(chǎn)品粘結(jié)性能良好
，強(qiáng)度較高
，具有優(yōu)異保溫
、隔熱性能和防火、耐老化性能
，不空鼓開裂
。施工性能優(yōu)越
，工序簡(jiǎn)單
，可大大提高施工效率。

特性：

1）抗老化性能

、耐侯性，無(wú)機(jī)材料的穩(wěn)定性確保系統(tǒng)與基層墻體達(dá)到同等壽命
。彌補(bǔ)了現(xiàn)有有機(jī)類保溫易燃
、高溫生產(chǎn)毒害氣體的缺陷
，是內(nèi)保溫首選產(chǎn)品
。

2）有很好的和易性、易涂刮

、保水性好，附著力強(qiáng)
，抗流掛性好
。強(qiáng)度高，粘結(jié)力強(qiáng)的性能
，可免去基層預(yù)濕和后期灑水養(yǎng)護(hù)工序。

3）優(yōu)異的保溫

、隔熱性能
，吸水率低，收縮值小，不空鼓開裂
。

4）保溫系統(tǒng)與基層全面可以隨意造型

，告別適用于異形部位和倒立天棚面。

5）新型無(wú)機(jī)材料，無(wú)毒無(wú)害

，無(wú)輻射，是一種真正的綠色環(huán)保建材
。

6）直接施工于干狀基層上

，找平層與保溫層合二為一
，系統(tǒng)本身具有較高的強(qiáng)度
，在采取適當(dāng)加強(qiáng)措施后，可滿足涂料
、面磚等多種飾面的要求。施工性能優(yōu)越
，工序簡(jiǎn)單性價(jià)比高
，大大降低了整體施工成本。




二

、膨脹玻化微珠保溫砂漿施工步驟

1

、基層處理：墻面應(yīng)清理干凈
，無(wú)油、無(wú)浮塵等
。舊墻面松動(dòng)、風(fēng)化部分剔除干凈
，表面凸起部分≥10mm應(yīng)鏟平
。

2、砼梁柱或加氣砼等墻體基層必須用砼界面劑一遍

。

3、吊垂直

，套方找規(guī)矩
，彈厚度控制線，按設(shè)計(jì)要求厚度用膨脹?div id="m50uktp" class="box-center"> ；⒅楸厣皾{作標(biāo)準(zhǔn)厚度沖筋。

4

、拌：膨脹?div id="m50uktp" class="box-center"> ；⒅橥鈮Ρ厣皾{與水必須按【1：（1~1.1）】的重量比
，先將水放入攪拌容器中
，再將保溫砂漿放入攪拌使用
。

5、送料上墻粉刷

，每遍厚度在20㎜內(nèi)
，第二遍間隔在24小時(shí)以上
。

6

、保溫層固化干燥后（一般的48小時(shí)）方可進(jìn)行抹聚合物抗裂砂漿，首層應(yīng)鋪貼雙層網(wǎng)格布
。

7、釬網(wǎng)網(wǎng)格布按樓層間豎尺寸事先載好

，網(wǎng)格布包邊應(yīng)剪掉
。

8、抹聚合物抗裂砂漿厚度約3~4㎜

，抹完一定寬度立即用鐵抹子壓入另一側(cè)，嚴(yán)禁干搭
。

9

、網(wǎng)格布之間搭接寬度不應(yīng)小于50㎜，當(dāng)壓入一側(cè)
，再抹一些抗裂砂漿壓入另一側(cè)，嚴(yán)禁干搭
。

10

、網(wǎng)格布鋪貼要平整，無(wú)褶皺
，砂漿飽滿度應(yīng)達(dá)到100%。

11

、窗口處均應(yīng)翻包收口處理
，應(yīng)在窗口四角應(yīng)力集中部位附加200㎜×400㎜的玻釬進(jìn)行加強(qiáng)處理。

12

、外保溫體系與門
、窗框間作防水處理。

13

、分隔縫按照設(shè)計(jì)要求及建筑物里面效果圖
，彈線后用壁紙刀及專用工具沿線開出設(shè)定的凹槽
。

14、凹槽使用聚苯乙烯或圓棒加防水膠嵌縫劑嵌成相應(yīng)凹縫

。

15、要求陰陽(yáng)角方正

，凹槽平整
，縫與平面抹灰同時(shí)進(jìn)行，網(wǎng)格布搭接在縫中部
。

16

、瓷磚面做法：把網(wǎng)格布改成熱鍍鋅絲網(wǎng)加錨固釘
，其它一樣
。


注意事項(xiàng)：

1、料漿必須即配即用

，配制好的料漿應(yīng)在2H內(nèi)用完，嚴(yán)禁二次加水使用
。

2

、配制的抗裂砂漿須攪拌5分鐘，必須攪拌均勻
。

3、配制的抗裂砂漿必須在1～2小時(shí)內(nèi)使用完畢

。



江蘇巴倫新材料科技有限公司



三

、膨脹玻化微珠保溫砂漿施工工藝

1

、作業(yè)條件

1.1基層墻體經(jīng)主體工程驗(yàn)收達(dá)到質(zhì)量標(biāo)準(zhǔn)要求。

1.2基層表面應(yīng)將表面浮灰油污隔離劑及墻角雜物清理干凈

，大于10㎜的凸出物應(yīng)剔除鏟平
。

1.3應(yīng)將建筑墻體的爆皮粉化松動(dòng)或裂縫空鼓舊涂層徹底清理

，并修補(bǔ)缺陷加固及找平
。

1.4外墻面上的門窗框雨水管卡預(yù)埋鐵件設(shè)備穿墻管道等應(yīng)提前安裝完畢，并預(yù)留出外保溫層的厚度

，縫隙處應(yīng)按規(guī)定嵌塞
。

1.5施工用吊籃或?qū)Ｓ媚_手架應(yīng)搭設(shè)牢固

，安全檢驗(yàn)合格
。橫豎桿與墻面墻角的間距應(yīng)保證滿足施工要求
。

1.6當(dāng)施工環(huán)境溫度低于5℃時(shí)，現(xiàn)場(chǎng)應(yīng)采取冬期施工措施

。夏季應(yīng)避免陽(yáng)光暴曬
。嚴(yán)禁雨天雪天和五級(jí)風(fēng)及其以上時(shí)施工
。

1.7?div id="jfovm50" class="index-wrap">；⒅楸厣皾{的施工，應(yīng)編制施工組織設(shè)計(jì)或施工方案

，經(jīng)監(jiān)理（建設(shè)）單位批準(zhǔn)后方可實(shí)施
。


2

、材料配制

2.1界面砂漿的配制：按界面劑：中細(xì)砂（干）：水泥=1：1：1（質(zhì)量比）

，先加入界面劑，再加入中細(xì)砂和水泥
，攪拌均勻成漿狀
。

2.2?div id="d48novz" class="flower left">

；⒅楸厣皾{的配制：按料漿：水=1～1.1（重量比）
，先將水加入攪拌容器中，再將?div id="d48novz" class="flower left">
；⒅楸厣皾{干粉料放入攪拌容器中
，攪拌3～5min
，使料漿成均勻膏狀體
，即可使用。料漿必須隨配隨用
，配制好的料漿應(yīng)在1h內(nèi)用完并不得回收落地料再二次加水使用
。

2.3抗裂砂漿的配制：按料漿需用水：干混料=0.20～0.25：1（質(zhì)量比），先將水放入攪拌容器中

，再將抗裂砂漿干混料倒入攪拌容器中，攪拌4～5min
，使料漿成均勻膏狀體
，靜放5min即可使用。料漿必須隨配隨用
，配制好的料漿應(yīng)在1.5h內(nèi)用完
。


3

、工藝流程

?div id="jpandex" class="focus-wrap mb20 cf">；⒅楸厣皾{外墻保溫工程的工藝流程應(yīng)符合以下規(guī)定：

基層墻面清理→吊垂直

、套方、彈抹灰厚度控制線→涂刷界面砂漿→做灰餅
、沖筋→抹玻化微珠保溫砂漿→彈分格線
、開分格槽→保溫層驗(yàn)收→抹抗裂砂漿同時(shí)壓入耐堿網(wǎng)布
。


4、施工要求

4.1基層墻面處理：先用鋼絲刷清除基層墻面浮灰油漬等

，再用軟刷清掃干凈。門窗框四周應(yīng)用保溫砂漿分層填塞密實(shí)
，保溫層包裹窗框尺寸控制在10～20㎜。

4.2吊垂直套方彈抹灰厚度控制線：根據(jù)保溫層厚度要求彈出抹灰控制線

。

4.3涂刷界面砂漿：用滾刷或掃帚蘸取界面砂漿均勻涂刷于墻面上

，不得漏刮，拉毛不宜太厚
。配好的料注意防曬避風(fēng)
，一次配制量應(yīng)在可操作時(shí)間內(nèi)用完
。

4.4做灰餅沖筋：用稍干的?div id="jfovm50" class="index-wrap">；⒅楸厣皾{做灰餅沖筋。

4.5抹?div id="jfovm50" class="index-wrap">；⒅楸厣皾{：?div id="jfovm50" class="index-wrap">；⒅楸厣皾{應(yīng)在界面砂漿干燥固化前分?jǐn)?shù)遍成活。

1）第一遍抹灰：應(yīng)在涂刷界面砂漿后的基層墻體上

，用配好的玻化微珠保溫砂漿壓抹
，抹灰厚度不宜大于20㎜
，使砂漿均勻密實(shí)覆蓋墻壁面。?div id="jfovm50" class="index-wrap">；⒅楸厣皾{抹上墻與墻粘住后
，不宜反復(fù)趕壓
。

2）第二遍抹灰：當(dāng)抹灰厚度大于20㎜時(shí)

，應(yīng)分?jǐn)?shù)次抹涂。待上一遍抹灰硬化后即可進(jìn)行下一遍抹灰
，最后一遍抹灰厚度應(yīng)達(dá)到灰餅沖筋的厚度
，用大杠搓平
。門窗洞口垂直度平整度達(dá)到規(guī)范規(guī)定要求后
，再在表面進(jìn)行找平壓實(shí)
。


4.6保溫層驗(yàn)收：抹完保溫層后，用檢測(cè)工具進(jìn)行檢驗(yàn)

，保溫層應(yīng)垂直平整陰陽(yáng)角方正順直
，對(duì)不符合本規(guī)程第6.2.10要求的墻面，應(yīng)進(jìn)行修補(bǔ)
。

4.7抹抗裂砂漿時(shí)壓入耐堿網(wǎng)布：在保溫層固化干燥后，用鐵抹子在保溫層上抹抗裂砂漿

，厚度要求3～4㎜
，不得漏抹，在剛抹好的砂漿上用鐵抹子壓入裁好的耐堿網(wǎng)布
，要求耐堿網(wǎng)布豎向鋪貼并全部壓入抗裂砂漿內(nèi)
。耐堿網(wǎng)布不得有干貼現(xiàn)象，粘貼飽滿度應(yīng)達(dá)到100%
，搭接寬度不應(yīng)小于100㎜，兩層搭接網(wǎng)布之間要布滿抗裂砂漿
，嚴(yán)禁干茬搭接
。在門窗口角處洞口邊角應(yīng)45o斜向加鋪一道耐堿網(wǎng)布，耐堿網(wǎng)布尺寸宜為400㎜×300㎜
。

4.8加強(qiáng)層做法：首層外保溫的陽(yáng)角

，應(yīng)用耐堿網(wǎng)布護(hù)角處理。其余各層陰角陽(yáng)角以及門窗洞口角各部位用耐堿網(wǎng)布搭接增強(qiáng)
。

4.9色帶：設(shè)計(jì)要求用色帶來(lái)體現(xiàn)立面效果時(shí)，在保溫砂漿施工完畢后

，彈出色帶控制線
，用壁紙刀開出設(shè)定的凹槽，深度約為10㎜
，處理時(shí)應(yīng)使色帶內(nèi)表面和側(cè)面平整光滑
。抗裂砂漿施工時(shí)
，色帶和大面宜同時(shí)進(jìn)行，色帶部位用專用小型工具，做出陰陽(yáng)角
，并保證平整和順直
。


5

、成品保護(hù)

5.1分格線門窗框管道槽盒上殘存砂漿，應(yīng)及時(shí)清理干凈

。嚴(yán)禁蹬踩窗臺(tái)
。

5.2移動(dòng)吊籃翻拆架子時(shí)

，在已抹好的墻面門窗洞口邊角垛處應(yīng)采取保護(hù)措施
。

5.3玻化微珠保溫砂漿在凝結(jié)前應(yīng)防止快干水沖撞擊振動(dòng)和受凍
